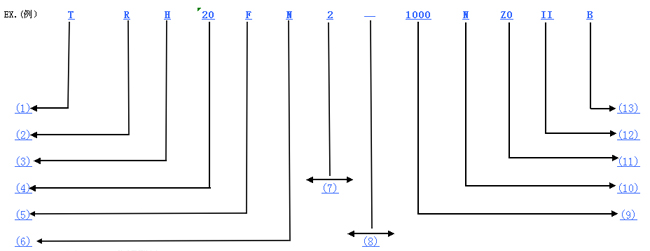

TBI線性滑軌公稱代碼表

(1)    T—公稱型號
(2)    R—滑塊類型     R:標準型      X:特殊型
(3)    H—組裝高度    S:低組裝      C:中組裝      H：高組裝
(4)    20—尺寸規(guī)格   15、20、25、30、35、45、55、65
(5)    F—滑塊法蘭型式： F：有法蘭     V:無法蘭
(6)    N—滑塊長度：     S:短型        N：標準       L：長型        E:加長型
(7)    2—單支滑軌的滑塊數：  EX:2   (一支軌可以配多個滑塊）
(8)    —：   防塵：防塵：無記號：標準   U：加裝上防塵     UZ：加裝雙端防塵
(9)    1200—軌道長度：單位mm
(10)    N— 精度等級： N:普通級   H:高級    P：精密級    SP:超精密級    UP:最頂級
(11)    Z0—預壓：ZF:微間隙   Z0:零間隙    Z1:輕預壓    Z2:中預壓   Z3:重預壓
(12)    II—兩支滑軌平行使用
(13)    B—滑軌特殊加工  B:染黑    O：鍍硬鉻    P:磷酸    N：鍍化鐵    D:冷電鍍     K：下鎖式    X:滑塊特殊加工孔

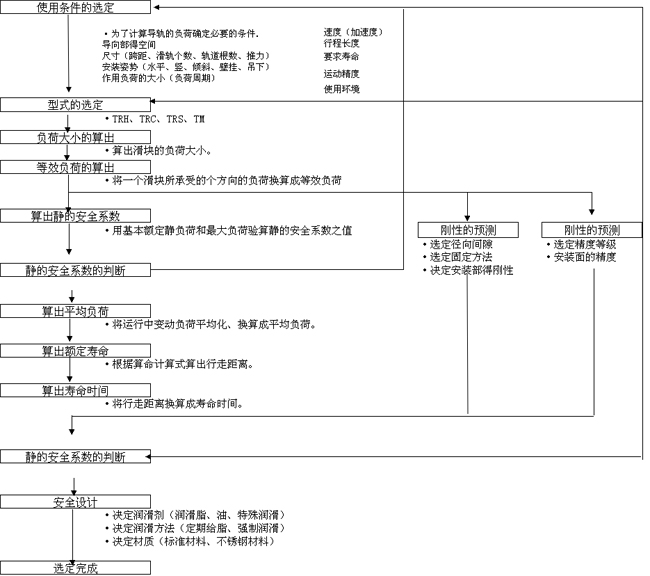

TBI直線導軌選定步驟流程圖
