直線導軌可以理解為是一種滾動導引，是由鋼珠在滑塊跟導軌之間無限滾動循環，從而使負載平臺沿著導軌輕易的高精度線性運動，并將摩擦系數降至平常傳統滑動導引的五十分之一，能輕易地達到很高的定位精度?；瑝K跟導軌間末制單元設計，使線形導軌同時承受上下左右等各方向的負荷，專利的回流系統及精簡化的結構設計讓TBI的線性導軌有更平順且低噪音的運動。

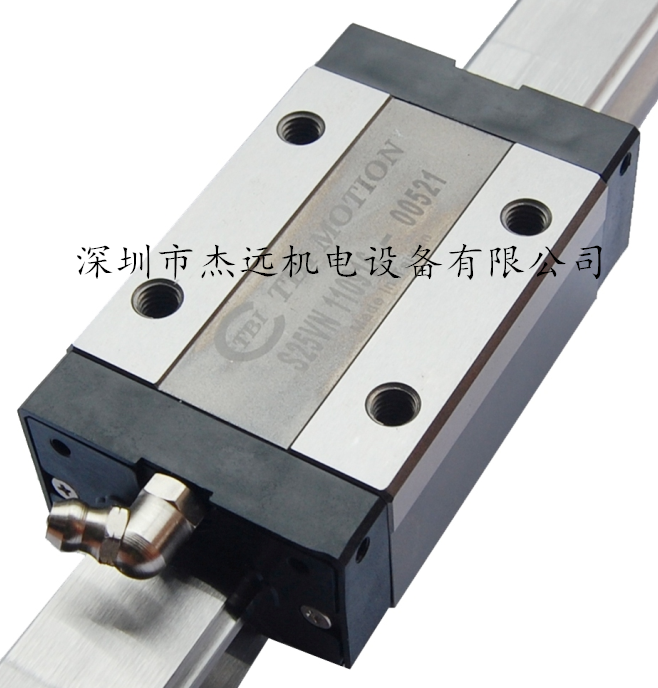

TRS25VN低裝組四方型無法蘭系列滑軌，常用于自動化設備、高速運輸設備、精密量測儀器、半導體設備、木工機械………綜合加工機械。
溫馨提示：“VS”為無法蘭二孔安裝式滑塊，“VN"無法蘭標準型滑塊，”VL”無法蘭長型滑塊，“VE"無法蘭加長型滑塊，下單前請務必跟業務人員溝通確認好，各種規格現貨供應。
下型號為客戶實例，可根據客戶實際需求長度進行線切割，裝配滑塊。TRS系列低組裝型號規格：15、20、25、30、35，45。最小型號尺寸為15，最大型號尺寸為45，歡迎來電咨詢洽談！
TRS25VN-1L-1000-NZ0-20-20
T：...............tbi公稱型號
R:.................標準型
S:.................低組裝
25：..............尺寸規格
V:.................無法蘭
N:................標準型滑塊
1L：..............滑塊個數
1000：..........滑軌長度mm
N:.................精度
Z0:..............預壓
20-20：........導軌端距
直線導軌特點
(1)TBI直線導軌自動調心能力來自圓弧溝槽的DF(45-°45)°組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被線軌滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。
(2)具有互換性由于對生產制造精度嚴格管控，直線導軌尺寸能維持在一定的水準內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。
(3)(所有方向皆具有高剛性運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。
